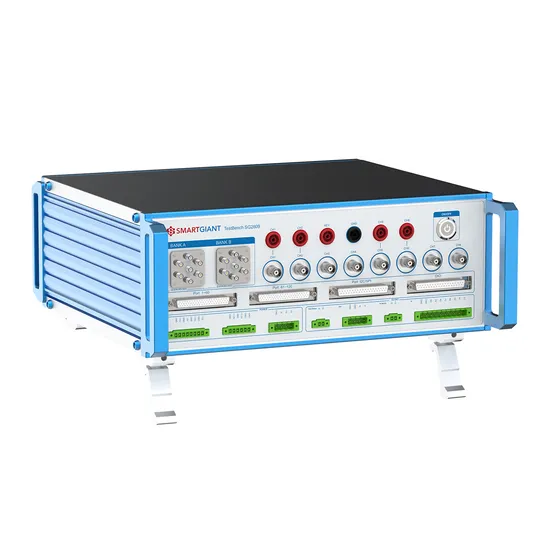

FPGA-basierter Controller, eingebettetes modulares Instrument

• Überblick
• Produktbeschreibung
• Produktdetails
• Unternehmensvorstellung
• Warum Uns Wählen
• Verpackung & Versand
• Häufig gestellte Fragen

Überblick

Grundlegende Informationen.

Modell Nr.	Modulare Instrumentenplattform
Informationsgehalt	Daten
Zustand	Neu
Controller	Nexus, Sg2625
Modellnummer	Eingebettetes modulares Instrument
Verkaufseinheiten	Einzelstück
Beschreibung	Eingebettetes modulares Instrument
Einzelbruttogewicht	2.000 Kg
Anwendung2	Audioanalysator, elektronische Last
Größe	1/6~1/40
Stichwort2	Modulare Instrumente
Funktion	Datenerfassung
Produktname	Eingebettete modulare Instrumente von Nysa
Merkmale	Hohe Testproduktivität (Uph)
Stichwort	FPGA-basierter Controller
Anwendung	Oszilloskop, Signalquelle
Warenzeichen	Smartgiant
Herkunft	Guangdong, China
Produktionskapazität	100000 Stück/Stücke pro Monat

Produktbeschreibung

Produktbeschreibung

Modulare Instrumentenplattform NYSA Die eingeführte modulare Instrumentenplattform Nysa umfasst drei Formen: Eingebettetes Instrumentenmodul, komplette Plug-in-Instrument-Maschine und eigenständiges Instrument. Das eingebettete Instrumentenmodul besteht aus FPGA-Controller, Instrumentenmodul und Backplane, die sich gut in das Gerät integrieren lassen. Das gesamte Plug-in-Instrument kann für das Rapid Prototyping von Geräten sowie als Multifunktionsinstrument verwendet werden. Das eigenständige Instrument ist klein und kompakt und kann als Einzelfunktionsinstrument eingesetzt werden. Mit Nysa lassen sich verschiedene Funktionen wie FPGA-Controller, Multimeter, Oszilloskop, Signalgenerator, Datenrekorder und Audioanalysator einfach integrieren. Gleichzeitig können Funktionen wie Firmware-Download, Buserweiterung, Steuerung und Synchronisierung über FPGA realisiert werden. Smartgiant kann maßgeschneiderte Dienstleistungen für Module, PCBs und umfassende Tester anbieten, die auf Hardware, Logik, Firmware und Software basieren, und ist bestrebt, seinen Kunden effizientere Lösungen zu bieten.

Produktdetails

Controller-Spezifikation (Angebot hängt von der Konfiguration ab)

Controller	FPGA-Modelle und -Parameter	Grundlegende Spezifikation
SG2625-MU01PC-Zynq 7020	Xilinx Zynq 7020, Dual-Core ARM Cortex-A9, Atrix-7 85K-Logikzelle:	1 GB DDR3, 4 GB eMMC, 16 MB Quad SPI Flash, 1 GB Ethernet, USB 2.0, UART:
SG2625-MU02PC-Zynq 7010	Xilinx Zynq 7010, Dual-Core ARM Cortex-A9, Atrix-7,25K-Logic_Cell;	1 GB DDR3, 4 GB eMMC, 16 MB Quad SPI Flash, 1 GB Ethernet, USB 2.0, UART:
SG2625-MU03PC-Zynq 7007	Xilinx Zynq 7007, Single-Core ARM Cortex-A9, Atrix-7,23K-Logic_Cell;	512 MB DDR3, 4 GB eMMC, 16 MB Quad SPI Flash, 1 GB Ethernet, USB 2.0, UART:
Nexus Pro -2EG	Xilinx Zynq UltraScale+ZU2EG, Quad-Core ARM, 103K-Logic_Cell,	2 GB DDR4, 16 GB eMMC, 1 GB Ethernet, USB 3.0 Typ C, UART:
Nexus Pro -4EG	Xilinx Zynq UltraScale+ZU4EG, Quad-Core ARM, 192K-Logic_Cell, 16-Lane-Serdes;	2 GB DDR4, 16 GB eMMC, 1 GB Ethernet, USB 3.0 Typ C, UART:
Nexus Pro -7EG	Xilinx Zynq UltraScale+ZU7EG, Quad-Core ARM, 504K-Logic_Cell;	2 GB DDR4, 16 GB eMMC, 1 GB Ethernet, USB 3.0 Typ-C, UART;

Instrumentenmodulspezifikation (Angebot hängt von der Konfiguration ab)

Typ	Modul	Grundlegende Spezifikation	Eingebettet	Plug-in	Eigenständig
DMM	SG2700-AD01PC-C	6½-Bit-Präzision, 24-Bit-Auflösung, 5S/s ~ 250kS/s, DCV, DCI	√	√
	SG2700-AD03PC-D	6 ½-Bit-Präzision, 24-Bit-Auflösung, 5 S/s ~ 250 kS/s, DCV, DCI, ACV, Diode, 2/4 Leitungswiderstand	√	√	√
	SG2700-AD05PC-D	24-Bit-Auflösung, 2-Draht-Kapazität, 2 % Präzision	√	√	√
	SG2700-AD07PC-C	6½-Bit-Präzision, 24-Bit-Auflösung, 5S/s ~ 250kS/s, DCV, DCI	√	√
Umfang	SG2625-AD01PC-B	12-Bit-ADC, 40 Msps, 20 MHz Bandbreite, 1-Kanal-Differenzeingang	√	√
	SG2625-AD05PC-D	12 Bit, 125 MSPS, 30 MHz Bandbreite, Single-Ended, 2-Kanal	√
Signalquelle	SG2625-DA01PC-G	16-Bit-DAC, 50 Msps, 4 MHz Bandbreite, 1-Kanal-Ausgang	√	√
	SG2625-DA02PC-D	12 Bit, 125 MSPS, 10 MHz Bandbreite, 1 Kanal	√
Datenlogger	SG2625-AD02PC-F	24-Bit-ADC, 125 Ksps, DCI, 1-Kanal-Stromeingang	√	√
	SG2625-AD06PC-D	24-Bit-ADC, 250 Ksps, DCV, 2-Kanal-Spannungseingang	√	√
Audio-Analysator	SG2700-AU01PC-D	24-Bit-ADC, 192 KSPS, 1-Kanal-Single-Ended-Eingang @THD-106 dB/THD+N-82 dB @THD-104dB/THD+N-102 dB	√	√	√
	SG2700-AU02PC-B	24-Bit-ADC, 192 KSPS, 1-Kanal-Differenzeingang @THD-106 dB/THD+N -83 dB @THD-106 dB/THD+N-102 dB	√	√	√
	SG2700-AU05PC-B	24-Bit-ADC, 2-Kanal-Differenzeingang @THD-102dB/THD+N-82dB @THD-100 dB/THD+N-97dB	√	√
